Introduction

Media Independent Interface ( MII )，介質獨立接口，起初是定義100M以太網（Fast Ethernet）的 MAC 層與 PHY 芯片之間的傳輸標準（802.3u）。

介質獨立的意思是指，MAC與PHY之間的通信不受具體傳輸介質（雙絞線或光纖等）的影響，任何MAC和PHY都可以通過MII接口互連。

MAC與PHY之間的MII連接可以是可插拔的連接器，或者是同一塊PCB上MAC與PHY之間的走線。

MDIO 是MII接口的一部分，用於在MAC和PHY之間傳遞配置信息。在系統上電瞬間，PHY芯片通過管腳的電平狀態確定原始設置，進而通過MDIO更改配置。

最初MII定義數據 4 bit 發送+ 4 bit 接收，每位數據速率 25MHz ，總數據速率 100Mbps 。

其它 MII 標準的變種，包括 RMII，GMII，RGMII，XGMII，SGMII，基本上都是定位於更高速率或者更少的信號數的目標，下圖表示在以太網通信層次模型中MII接口的位置。

MII

MII接口信號包括三類，分別為：

●  發送端信號：TXCLK, TXD[0-3], TXEN, TXER
●  接收端信號：RXCLK, RXD[0-3], RXDV, RXER, CRS, COL
●  配置信號：MDIO, MDC

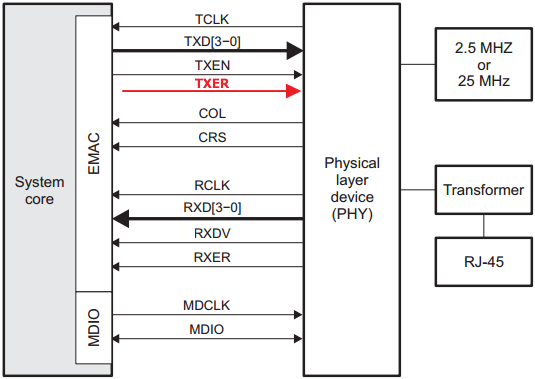

信號方向如下圖所示，其中 TXER 為選配。 MII 共計 18 根信號線，只有 MDIO/MDC 信號可以在不同PHY間級聯。假定係統中有 8 個PHY，則MII信號總數為 8*16 + 2 = 130 根！為減少信號數，RMII接口應運而生。

RMII

相比於MII接口，RMII有以下四處變化：

●  TXCLK 和 RXCLK 兩個時鐘信號，合併為一個時鐘 REFCLK
●  時鐘速率由 25MHz 上升到 50MHz，單向數據由 4 bits 變為 2 bits
●  CRS 和 RXDV 合併為一個信號 CRSDV
●  取消了 COL 信號

RMII信號如下圖所示。 RMII只要 9 根信號線，相比於MII的 18 根信號可謂有不少的刪減，在同一個系統中的多個設備可以共享 MDIO, MDC 和 REFCLK 信號線。

GMII

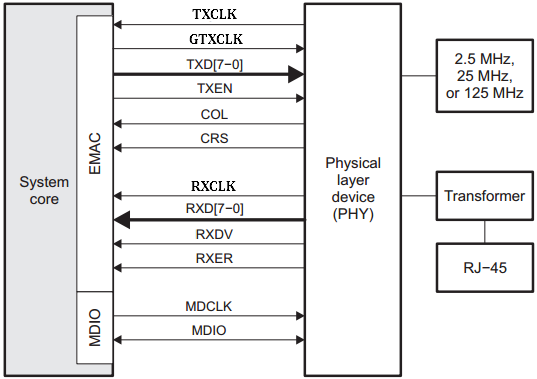

GMII接口的數據速率可達 1000Mbps，其時鐘頻率為 125MHz ，單向數據位寬 8 bits。 GMII向下兼容MII，可以像MII一樣工作在 100Mbps 和 10Mbps 的數據速率。

GMII接口信號包括三類，分別為：

● 發送端信號：GTXCLK, TXCLK, TXD[0-7], TXEN, TXER
● 接收端信號：RXCLK, RXD[0-7], RXDV, RXER, CRS, COL
● 配置信號：MDIO, MDC

發送端包括兩個時鐘信號GTXCLK 和TXCLK，當設備工作於1000Mbps 模式時，TXD, TXEN, TXER 是與GTXCLK （125MHz）同步的，而在10/100Mbps 工作模式時，以上數據信號是同步於由PHY提供的TXCLK 的，其中100Mbps 時是25MHz，10Mbps 時是2.5MHz。接收端時鐘只有一個時鐘信號 RXCLK，它是從接收數據中恢復的時鐘。

RGMII

RGMII相比於GMII減小將近一半的管腳數（24 → 12），通過以下兩種方式：

● 1000Mbps模式下，在時鐘的上/下邊沿均採樣數據
● 取消不重要的如 CRS, COL 等信號

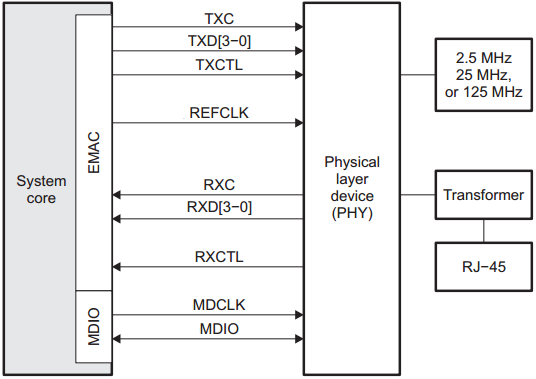

在RGMII接口中 MAC 在 TXC 上一直提供時鐘信號，而不像在GMII接口中那樣，10/100Mbps 模式下時鐘是由 PHY 提供（TXCLK），而 1000Mbps 模式下時鐘是由 MAC 提供（GTXCLK）。在RGMII中應用到源同步時鐘，即數據與時鐘信號是同步的。這要求在PCB設計中，要對時鐘信號額外增加 1.5~2 ns 的延遲以保證接收端的建立/保持時間滿足要求。在 RGMII v2.0 規範中有定義MAC/PHY內部延遲（RGMII-ID），由此避免PCB設計中再要增加這個延遲。

在RGMII接口中：

● 1000Mbps 模式，數據在時鐘的上/下邊沿均採樣
● 10/100Mbps 模式，數據僅在時鐘上升沿採樣
● RXCTL 和 TXCLT 為複用的傳輸控制信號。 RXCTL 在時鐘的上升沿代表 RXDV，在時鐘的下降沿代表（RXDV xor RXER）；TXCTL 在時鐘的上升沿代表 TXEN，在時鐘的下降沿代表（TXEN xor TXER）。

● RGMII v1.3 採用 2.5V CMOS 電平，RGMII v2 採用 1.5V HSTL 電平。

SGMII

SGMII 發送和接收時鐘頻率為 625MHz，採用 DDR 模式，因此數據速率為 1.25Gbps。

●SGMII 相對於 GMII功耗更低，採用 SerDes 接口管腳數更少。SGMII 發送和接收數據各 1 對附加信號（LVDS），另外還有1對differential clock，共6根線。

●對於MAC/PHY中包括時鐘恢復電路（CDR，Clock and Data Recovery Circuits）的系統，TXCLK可以省略，SGMII接口只需要4根線，相比於GMII（24根）和RGMII（12根）信號線驟減！

●TX/RX數據發送端必須同時產生，而接收端的呼叫是可選的，因為可以通過CDR恢復時鐘。

●在10/100Mbps工作模式下，數據重複發送100/10次，因此Clock總是625MHz 。

XGMII

XGMII 是用於10G以太網的MAC與PHY設備間通信的接口標準，它包括32 bits 的數據通道（RXD & TXD），兩組4 bits 的控制通道（RXC & TXC）和兩組時鐘（收/發），時鐘頻率156.25 MHz ，工作在DDR 模式。圖8表示XGMII接口的連接示意圖，注意 RXD/TXD 信號上的 36 表示 32 bits 數據 + 4 bits 控制信號，其中每 8 bits 數據稱為 1 個Lane，共用 1 路控制信號。

● 10 Gbps = 156.25 MHz * 32 bits * 2
● XGMII信號數目（74 根）較多，通常用於芯片內的連接，不適合作為芯片間通信的接口，因此協議定義XGXS（XGMII eXtender Sublayer）子層以縮減信號數目，簡化硬件設計。 ● XGXS 子層主要完成 8b/10b 編碼和不同Lane之間的去偏斜等功能。

●在信號鏈的兩端，MAC和PHY 都包括XGXS子層，XAUI 是 XGXS 之間通信的接口。

●XAUI 接口包括4組發送差分對和4 組接收差分對，共 16 根信號。每組差分對（Lane）的數據速率為3.125 Gbps，因此總的數據速率為4 * 3.125 Gbps = 12.5 Gbps，考慮到8b/10b的效率為80%，因此實際數據速率為12.5Gbps * 80% = 10 Gbps。
